Status- und Top-Charts-Dashboards
dashboards-overview
NetCrunch bietet mehrere Dashboard-Typen zur Visualisierung des Echtzeit-Status von Systemen und Netzwerken. Jeder ist für unterschiedliche Szenarien konzipiert: Statusübersicht, Leistungsführer oder vollständig anpassbare Layouts.
NetCrunch stellt drei leistungsstarke Dashboard-Typen bereit, die sich an unterschiedliche Überwachungsbedürfnisse anpassen. Jeder Typ bietet einzigartige Funktionen zur Visualisierung, Interaktion und Analyse von Systemgesundheit und Leistungsdaten.
Status-Dashboard
Dieser integrierte Dashboard-Typ ist für alle knotenbasierten Ansichten verfügbar:
- IP-Netzwerke
- Physische Segmente
- Knotengruppen
- Dynamische Ordner
Das Status-Dashboard bietet eine strukturierte Zusammenfassung der überwachten Umgebung, mit interaktiven Kacheln, die Alarmstufen, Zählungen und Kategorien anzeigen.
- Die Übersichtsansicht verfügt über ein erweitertes Layout und kann benutzerdefinierte Statuspanels enthalten, die sich auf ausgewählte Gruppen oder Knoten konzentrieren.
- Jede Alarm-/Warnkachel enthält Tooltips und Hinweise, die zeigen, welche Knoten betroffen sind.
- Ein Klick auf ein Alarmsymbol zeigt die Liste der aktiven Alarme, die in eine detaillierte Ereignisansicht erweitert werden kann.

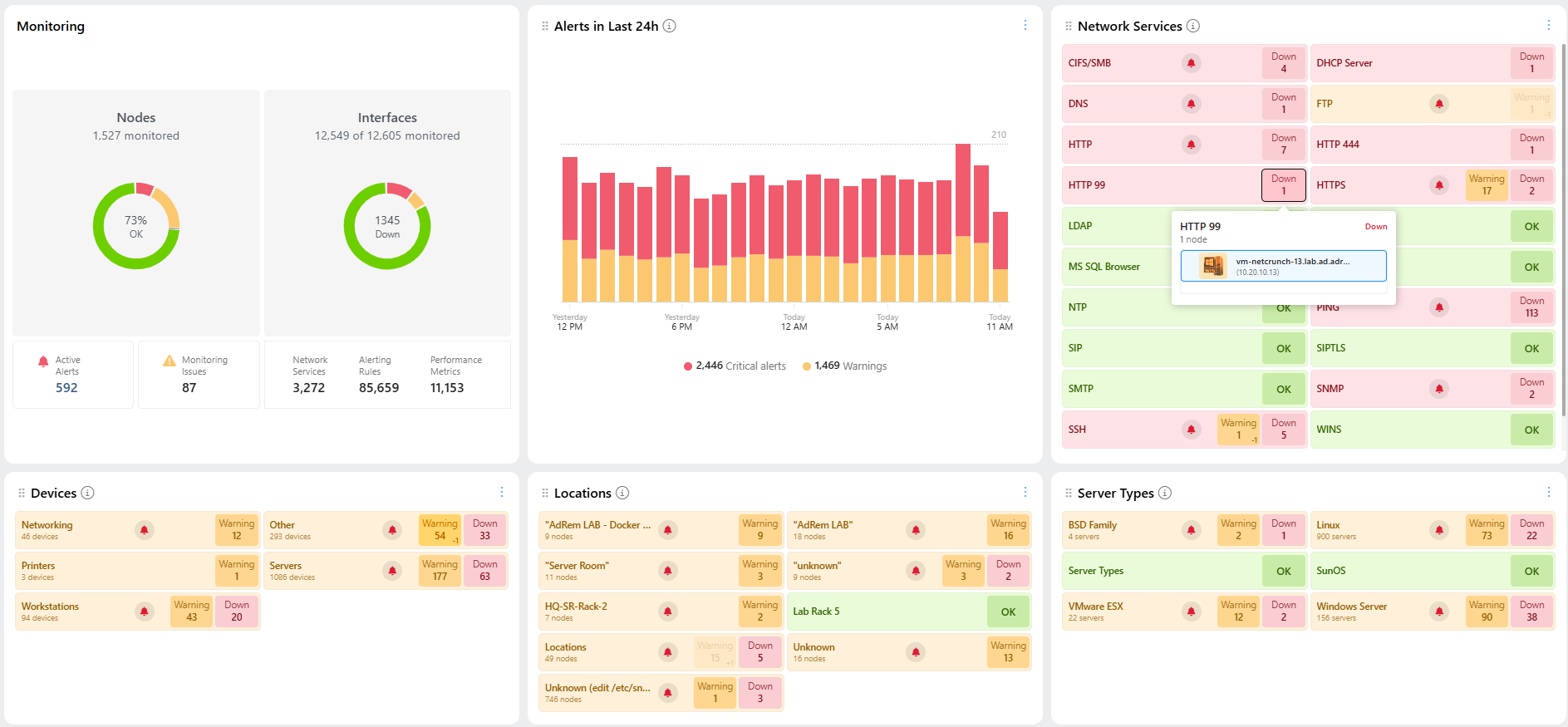

Beispiel: Übersicht Status-Dashboard
Beispiel: Alarm-Popup vom Status-Panel
- Das Alarmdiagramm ist anklickbar—durch Auswahl eines Balkens wird die 24-Stunden-Alarmhistorie geöffnet.
- Alle Dashboard-Kacheln sind interaktiv und verlinken zu relevanten Detailansichten.
Für Nicht-Übersichtsansichten umfasst das Dashboard-Layout sechs Standardkacheln: - Überwachungszusammenfassung - Alarmierung (24h) - Netzwerkdienste - Überwachungspakete - Überwachungs-Engines - Sensoren
Die Kachelreihenfolge ist anpassbar.
Top-Charts-Dashboard
Verfügbar für jede knotenbasierte Ansicht, zeigt dieses Dashboard Ranglisten-Leistungsdiagramme, zum Beispiel:
- Top-Knoten nach Bandbreitennutzung
- Schnittstellen nach Fehlerrate
- Höchste CPU- oder Speicherauslastung

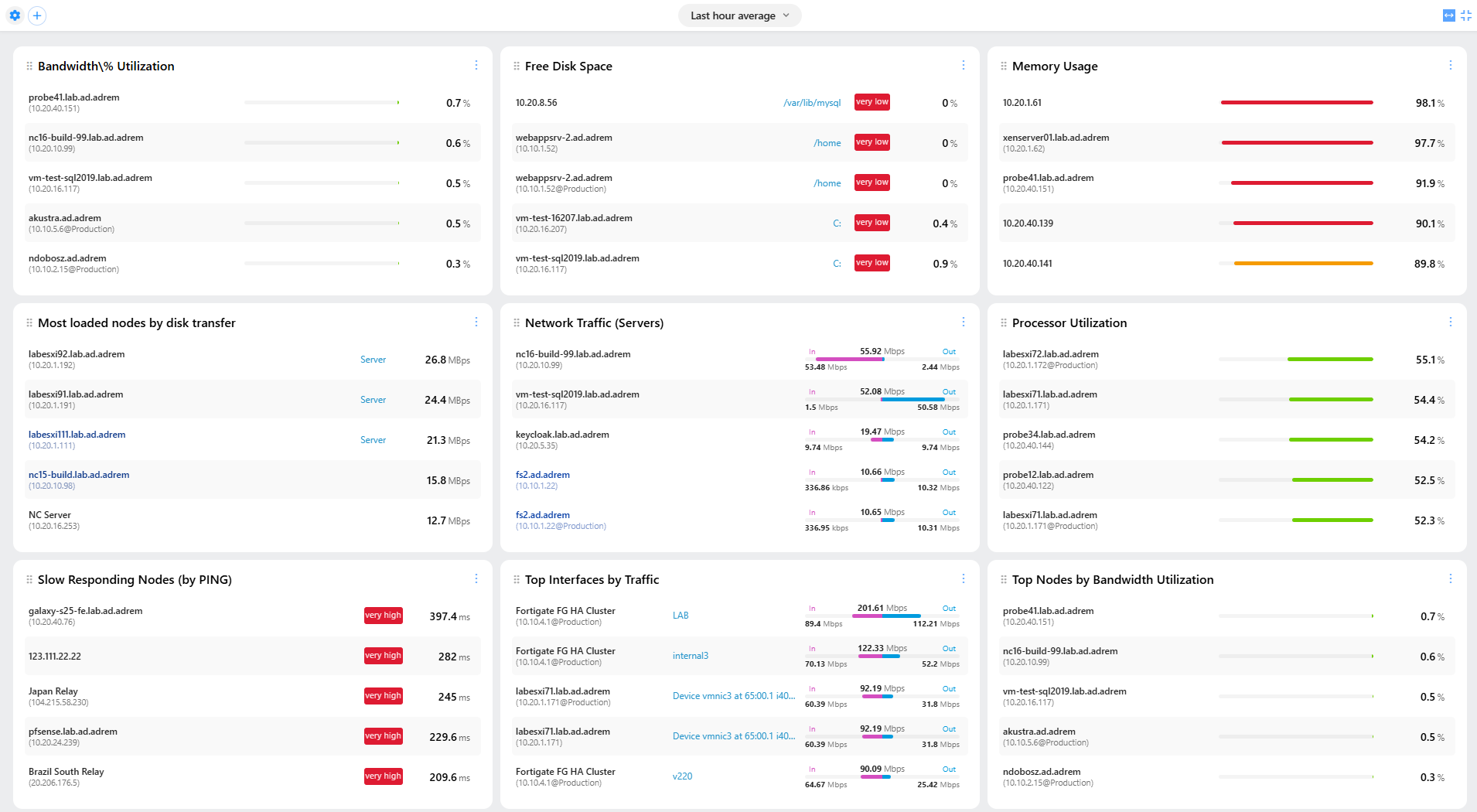

Beispiel: Top-Charts-Dashboard mit ausgewählten Metriken
Jedes Diagramm: - Kann aus integrierten Vorlagen ausgewählt werden - Kann vollständig mit benutzerdefinierten Zählern angepasst werden - Unterstützt Durchklicken, um den Trendbetrachter zu öffnen (für einzelne Serien oder gesamte Kachel)
Benutzer können steuern: - Anzahl der angezeigten Elemente - Sortierrichtung (höchste/niedrigste) - Alarmgrenzen (kritisch, Warnung) - Filterung nach Knotenbedeutung
Benutzerdefinierte grafische Dashboards
Um vollständig benutzerdefinierte Ansichten zu erstellen, können Benutzer Grafische Ansichten mit Widget-Panels oder unbegrenzten Leinwänden erstellen. Diese Dashboards unterstützen:
- Benutzerdefiniertes Layout
- Live-Datenbindung
- Themensupport (hell/dunkel)
- Volle Interaktivität und Detailanalyse
