Business Service Views
Ein Ansichtstyp, der einen Business Service als Diagramm darstellt und automatisch aus einem composite status und den Elementen erstellt wird, von denen er abhängt.
AtlasAdd View
Eine Business Service View verwandelt einen composite status in ein Bild. Während der composite status angibt, dass sich ein Dienst in Error befindet, zeigt die Ansicht die Struktur des Dienstes und welcher Teil davon fehlerhaft ist — die Elemente, von denen er abhängt, dargestellt als Widgets und durch Linien mit dem von ihnen unterstützten Dienst verbunden.
Nichts im Diagramm wird manuell gezeichnet. Die Ansicht wird aus dem von Ihnen angegebenen composite status generiert und bleibt daher korrekt, wenn sich die Dienstdefinition ändert.
Ansicht erstellen
Eine Business Service View benötigt einen composite status als Beschreibung. Erstellen Sie diesen daher zuerst.
- Erstellen Sie einen composite status für den Dienst und ordnen Sie seine Elemente Gruppen zu. Siehe Geschäftsstatusknoten.
- Fügen Sie eine Ansicht hinzu und wählen Sie im Assistenten Business Service aus.
- Wählen Sie den composite status aus. Er wird zum root der Ansicht.

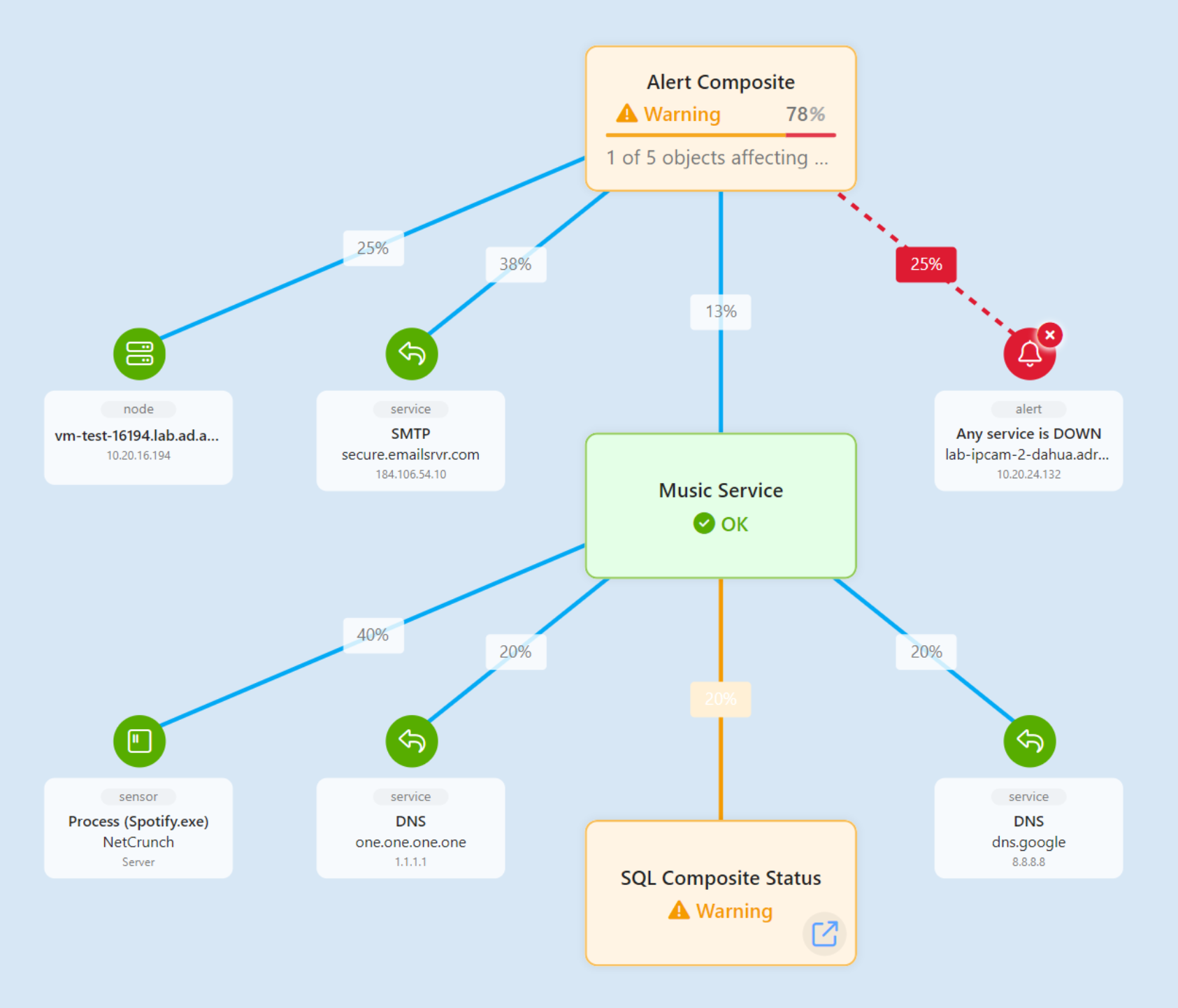

Die Elemente des root werden darunter als Widgets dargestellt — ein status object widget für jedes überwachte Element und ein composite status widget für jeden verschachtelten composite status.
bsv-nesting
Verschachtelte Dienste
Ein composite status kann andere composite statuses enthalten. Wie ein untergeordneter composite status dargestellt wird, hängt davon ab, ob er über eine eigene Business Service View verfügt.
- Untergeordneter composite status ohne eigene Ansicht
- Der untergeordnete composite status wird inline zusammen mit all seinen untergeordneten Elementen in derselben Ansicht dargestellt. Der gesamte Teilbaum ist an einer Stelle sichtbar.
- Untergeordneter composite status mit eigener Business Service View
- Der untergeordnete composite status wird als Link zu dieser Ansicht dargestellt. Seine untergeordneten Elemente werden nicht in der übergeordneten Ansicht dargestellt.
Damit steuern Sie die Tiefe. Ein Dienst mit einer überschaubaren Anzahl von Abhängigkeiten lässt sich am besten vollständig darstellen. Ein Dienst, der von drei Subsystemen mit jeweils dreißig Elementen abhängt, lässt sich besser als drei Links darstellen — geben Sie diesen Subsystemen eigene Ansichten, damit die übergeordnete Ansicht übersichtlich bleibt.
Die Konsequenz sollte klar benannt werden: Wenn Sie eine Ansicht für einen untergeordneten composite status erstellen, werden die Details dieses untergeordneten composite status aus der übergeordneten Ansicht entfernt. Wenn ein übergeordnetes Diagramm plötzlich einen ganzen Zweig nicht mehr enthält, prüfen Sie, ob jemand diesem Zweig eine eigene Ansicht gegeben hat.
